Garmin Dakota 10 Инструкция

Рейтинг: 4.3/5.0 (560 проголосовавших)

Категория: Инструкции

Описание

Видео обзор навигатора Garmin Dakota 10

Обзор Garmin Dakota 10 Плюсы и минусы Garmin Dakota 10
  • Прежде всего - отличный прием сигнала со спутника. Отрабатывает при почти постоянно включенной подсветке экрана и использовании навигации заявленные 20 часов.
  • Компактный, удобный, функциональный
  • Простота, изящность, удобство. Cпутники в густом лесу ловит в разы лучше моего GPS60(не худшего навигатора), если на моем 3-4 спутника, то на 10-ке 6-8 спутников.
  • 1) Адекватная цена 2) Хороший противоударный корпус 3) Прекрасно ловит спутники 4) Простота эксплуатации 5) Удобный сенсорный экран
  • не подводит, хорошо ловит спутники
  • Компас только в движении, высотомер неточный, но самый главный - нет звука.
  • Пока не выявил
  • Потребление энергии немалое. Когда 10-ка уже отказывается работать на батареях, 60-ка после него еще кое-как работает на них.
  • 1) Батарейку жрёт нещадно
  • нету
Популярные статьи

Garmin dakota 10 инструкция:

  • скачать
  • скачать
  • Другие статьи

    Garmin Dakota-10; 20

    Etrex10 установка карт

    Устанавливал таким образом:
    1.Нашел при помощи mapedit предустановленную карту мира в навигаторе и переписал ее имя (gmapbmap) на лист бумаги
    2.При помощи sendmap установил в навигатор лёгонькую карту ленинградской области (около 500кб)
    3.После установки карты ее имя mapsupp переименовал в gmapbmap
    4.Имею навигатор с картой.

    Перед установкой сделал резервную копию на всякий случай.
    С картами больших размеров 7-8мб и более не работает,нехватает памяти для работы да и карты полностью не помещаются.

    850 мб говорят хватает.

    Вектор
    Смотрю - Дороги России от Навиком, версия 5.23 размер файла 931МБ. Последуюшие версии меньше не стали.
    Вариант ТОПО ещё больше.
    Отдельными участками эти карты закачать не удастся. Вернее удастся, но пропадёт полноценный поиск по крайней мере, а может и с автопрокладкой маршрута появятся проблемы.

    Растровые карты. По моему это главное, ради чего стоит покупать карманные Гармины.
    Смотрю - Юго-Запад ЛО, до Пскова. 250м/см, 2457МБ в хорошем качестве. В плохом - 878МБ .
    А карточка 32ГБ (32768МБ) в Юлмарте стоит 920р :ad:

    Что не нравится в Дакоте 20

    1. Она с экранным управлением. Экранное управление становится удобным, когда пальцы помещаются в нарисованные кнопки. Экран Дакоты по моему маловат для этого. Орегон имеет размер экрана более-менее приемлемый в смысле удобства управления, хотя и он чуток маловат.
    Только у Монтаны кнопки на экране соответствуют толщине моих пальцев.
    2. Качество экранчика не очень. Если рядом поставить GPS-62, Oregon, Montana, это сразу заметно. На векторе впрочем не критично. Но опять же растр! Качество экрана очень востребовано, когда надо различать цветовые переходы - космоснимки, или плохо сканированные карты.

    Есть ещё куча нюансов, которые трудно объяснить словами, но которые могут оказаться решающими в удобстве использования.
    Интуитивная понятность меню
    Возможность настройки страниц под себя
    Быстрый доступ к часто востребованным настройкам и управлению
    Скорость реакции навигатора на управление
    Скорость отрисовки карты
    Скорость прокладки маршрута
    И.т.д. и т.п.
    В целом у Дакоты с этим не то что плохо, но похуже чем у более дорогих собратьев.

    Картография на Etrex 10

    Вопрос в следующем. Наткнулся в инете на такую тему,что в новый Etrex 10 можно,удалив базовую карту мира,залить другую карту. Например ленобласть. Память 8 метров. Сам в этих вопросах полный ноль:ag:,поэтому обращаюсь к знающим людям. Можно это сделать или нет? Если да,то может ли кто-нибудь мне с этим помочь. Сам навигатор нравится. Ничего лишнего,но вот карта,хоть и простенькая топо,но нужна
    Заранее спасибо

    Если, как я понимаю, разговор об этом устройстве eTrex 10 туристическое снаряжение и маршруты - eTrex 10 описание. то надо разобраться что конкретно интересует. Если разговор о заливке векторных карт, то и штатную сносить не надо. Если заговор о заливке растровых карт (к примеру карт Генштаба в формате .JNX) то этот навигатор такой возможности не имеет:

    Поддержка растровых карт и космоснимков. -

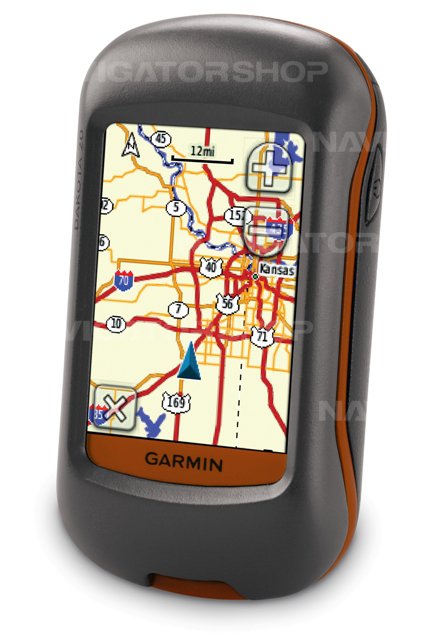

    GPS-навигатор Garmin Dakota 10 (Гармин Дакота 10)

    GPS-навигатор Garmin Dakota 10 (Гармин Дакота 10)

    На рынке появился новый туристический навигатор Garmin Dakota 10. Он относительно недорогой и компактный, имеет стильный дизайн и предназначен для туристов, а также подойдет для пеших прогулок при любой погоде. Причиной его появления является отсутствие на рынке современных бюджетных приборов. Все предыдущие серии бюджетных устройств технически отстали от лидеров рынка. GPS-навигатор Garmin Dakota 10 обладает многими функциями более дорогих моделей при доступной цене.

    В соответствии с новейшими достижениями техники у данного устройства сенсорный цветной дисплей. С таким дисплеем управлять Garmin Dakota 10 удобно и легко. Изображение легко читаемо даже при ярком солнечном свете. Тестами была проверена устойчивость дисплея к повреждениям. Она оказалась очень высокой. И это не удивительно, так как Гармин Дакота 10 предназначен для эксплуатации в жестких условиях.

    Размеры дисплея и его разрешение уступает тем же параметрам лучших моделей, но зато его аккумулятор несколько более емкий, чем у других туристических навигаторов. Это позволяет ему работать от батареи до 20 часов. У GPS навигатора Garmin Dakota 10 очень хороший прием сигнала спутника. Ему не мешают здания или деревья. У него водо- и пыленепроницаемый ударопрочный корпус.

    Кроме того, впервые в бюджетной модели есть функция поддержки топографических 3D карт. Имеется базовая карта мира. Маршрут движения прокладывается автоматически. Есть функция поддержки протокола связи морского навигационного оборудования. Гармин Дакота 10 может сохранить в памяти до 200 маршрутов. Недостатком является небольшая память - 850 Mb. В связи с тем, что это относительно недорогой прибор, некоторые функции, которые имеются у более дорогих моделей, отсутствуют.

    Этот туристический GPS-навигатор Garmin Dakota 10 не может обмениваться данными с другими устройствами. У него нет магнитного компаса и высотомера. Дисплей небольшой, и у него невысокое разрешение. Топографические карты загружаются по требованию покупателя. Для того чтобы были загружены нужные карты нужно обратиться к менеджеру продаж.

    К навигатору прилагаются руководство по эксплуатации, шнурок, кабель USB. Питание осуществляется от двух батареек АА или аккумулятора. Возможно подключение к внешнему источнику питания. Прибор имеет гарантию на 24 месяца.

    Инструкция по эксплуатации:

    Обзор-тестирование портативного навигатора Garmin Dakota

    Обзор-тестирование портативного навигатора Garmin Dakota

    Garmin Oregon 300 (слева) и Garmin Dakota 20

    После смелого эксперимента под названием Colorado и его удачного продолжения – проекта Oregon, компания Garmin порадовала любителей GPS новым портативным навигатором. К тому времени, как Dakota попала ко мне в руки, в сети была информация от производителя и первые отзывы владельцев. Однако среди поверхностных обзоров не было почти ничего, что могло бы претендовать на заслуживающий доверия тест. Что же сегодня выбрать новичку, который хочет приобщиться к увлекательному миру GPS-навигации? Испытанную временем, надежную «шестидесятку»? Компактный походный вариант в лице Legend HCx или Vista HCx? Функциональный и удобный Oregon с тачскрином? А может, последовать совету продавца и купить новинку – Garmin Dakota?

    Давайте рассмотрим Garmin Dakota 20 с точки зрения путешественника и просто любителя активного отдыха на природе.

    Коробка, которая легла мне на стол, удивила небольшими размерами. Внутри поместились:

    Слева направо: Vista HCx, Dakota 20 и 60CSx

    навигатор Garmin Dakota 20,

    CD с руководством пользователя,

    USB-кабель для подключения GPS к компьютеру,

    краткое руководство пользователя на русском и еще на пяти языках,

    гарантийный талон + несколько бумажек.

    Гламурного карабинчика, как в комплектах Colorado и Oregon, нет. Компакт-диск или карточка microSD с программами/картами тоже отсутствуют. Компания «Навиком», предоставившая Дакоту на тестирование, записала во внутреннюю память прибора карты «Дороги России. РФ. ТОПО 6.03».

    Компания Garmin публикует на своем сайте garmin.com свежие версии прошивок. Я получил на тестирование Dakota с версией программы 2.10 и обновил ее до 2.40.

    Наши старые знакомые: универсальный Garmin 60CSx, верхняя модель в «походной» линейке Garmin Vista HCx и непосредственный предшественник Дакоты с «тачскрином» – Garmin Oregon.

    (Официальные данные с сайта garmin.com. Растровые карты Garmin Custom Maps поддерживаются в навигаторах Oregon и Dakota со свежими прошивками).

    Моя Dakota 20 похвасталась 939 Мб встроенной памяти (производитель заявляет 850 Мб). Приятный сюрприз. Младшая модель Dakota 10 лишена слота microSD. встроенного компаса, барометрического альтиметра и способности передавать GPS-данные другим навигаторам по беспроводному интерфейсу.

    Внешний вид, конструкция, эргономика

    Вид сзади (крышка снята)

    «Дорогая, я уменьшил Oregon!» Автор одной из статей, посвященных Garmin Dakota, пародирует название известного семейного фильма. И то верно: Dakota по сравнению с Oregon – этакая сестричка-невеличка. Ощутимо легче «старшего братца», превосходно лежит в руке (как в мужской, так и в женской). 60CSx с его носорожьей антенной и рядом кнопок смотрится солидно, авторитетно и… немного архаично. А бывалые походники, стойкие фанаты туристской серии eTrex, наконец, узрят конкурента: размеры их любимцев и Dakota практически одинаковы.

    Всю лицевую панель Dakota занимает сенсорный экран. Сбоку, под большим пальцем правой руки, находится единственная кнопка. Она выполняет две функции: главную (включение/отключение) и дополнительную (изменение уровня подсветки или захват экрана, смотря как настроить). Мне нравится этот минимализм. Думаю, пользователь-новичок тоже будет рад: не нужно путаться в маленьких кнопочках с иностранными надписями (или вовсе без них).

    Расцветка Dakota и Oregon неброская, хотя в целом Oregon выглядит элегантнее – возможно, из-за кокетливой волнистой полоски по периметру, имеющей медно-металлический оттенок. Черный пластик у Dakota по тактильным ощущениям прорезиненный. Навигатор практически не скользит в руке и по наклонной влажной поверхности. Серый пластик, обрамляющий экран, весьма жесткий. Я рискнул (да простит меня добрая фирма, предоставившая Dakota на тестирование) чиркнуть ребром навигатора по крашеной металлической поверхности. Частицы краски с металла остались на приборе. Смахнув их, я не заметил никаких царапин. Высокие бортики предназначены для защиты тачскрина от случайных повреждений (например, когда навигатор ненароком кладут на шершавую поверхность «лицом вниз»). Должен признаться, что когда я слышу очередной вопрос будущего владельца GPS насчет «прочности прибора», то обычно представляю себе армейский джип, елозящий по навигатору пудовыми «гудричами». Читателям не стоит волноваться.

    Крышка батарейного отсека

    Современные навигаторы – по крайней мере, побывавшие в моих руках модели от Garmin – спокойно переносят мелкие превратности судьбы в городских и полевых условиях. (Это, конечно, не значит, что навигатор можно без последствий колотить об острые камни).

    Порт USB находится в верхней задней части навигатора, как у eTrex. Порт защищен сурового вида резиновой заглушкой, не отделяемой от корпуса (не потеряется).

    В нижней части Dakota осталось крепление для ремешка. Это важный элемент – страховка от падения на землю, камни, в воду, в снег. Размеры крепления по сравнению с другими моделями увеличились. При желании можно подвесить навигатор не на шнурок из комплекта, а на узкую стропу.

    На крышке Dakota видны пазы для фирменного крепления Garmin (с карабинчиком). Такой аксессуар входит в стандартную поставку Colorado и Oregon, а тут его нет. Впрочем, я так и не нашел ему достойного применения в пеших маршрутах. (А вот любителям велосипеда нужно задуматься о покупке крепления на руль).

    Слева: верхняя часть навигатора (разъем USB). Справа: нижняя часть (крепление для ремешка)

    Garmin продолжает экспериментировать с защелками задней крышки. У Dakota она тугая, но удобная. Снятая задняя крышка непривычной «рогатой» формы. Изоляцию от воды обеспечивает резинка по периметру батарейного отсека, к ней крышка прижимается пластиковым бортиком. Под батарейками находится обычный слот microSD. (Я успешно использовал разные карточки вплоть до SDHC 4Гб class 4; большего объема под рукой не оказалось).

    Владельцы GPS любят сравнивать экраны Oregon и Dakota. Первый выигрывает в размерах и разрешении, а значит, на экране Oregon картинка более гладкая, да и просто влезает больше полезных данных. Это так. Но я бы не стал сходу причислять Dakota к бедным родственницам. В конце концов, по размерам и разрешению экран Dakota лишь чуть-чуть уступает экрану Garmin 60CSx, недавнего лидера в семействе навигаторов Garmin. А это весьма приличный экран, снискавший уважение многих любителей GPS-навигации. По моим ощущениям, работать с меню, компасом и картами в Dakota можно вполне комфортно.

    Один из владельцев Oregon заметил, что сенсорный экран хорошо пригоден для ввода точек: «Но часто ли перед походом надо вводить множество точек вручную?» Может, не часто. Однако на маршруте нам то и дело приходится создавать точку и давать ей название. И тут сенсорный экран действительно удобен. Да и вводить координаты, щелкая кончиками пальцев по экрану, проще и быстрее, чем прокручивать алфавит с помощью кнопок или метаться по хитрой таблице, дергая туда-сюда маленький джойстик. Почти все, что я говорил о тачскрине в обзоре Garmin Oregon, справедливо для Dakota. Если коротко – эргономика на высоте.

    А вот с яркостью не все так хорошо. Тачскрины последних моделей Garmin, к сожалению, пока уступают трансрефлективным экранам прежних навигаторов. Здесь экран 60CSx уверенно держит лидерство, да и eTrex'ы неплохи. Как ведут себя Dakota и Oregon? При минимальной (читай – отключенной) подсветке Oregon практически слепнет, Dakota худо-бедно позволяет ориентироваться. Среднего уровня подсветки «старшему братцу» все-таки не хватает, а картинки на экране Dakota уже не напрягают зрение. Если же «вкрутить» виртуальную лампочку до упора, Oregon оживает, и его экран становится заметно ярче, чем у Dakota. Если сильно упростить, вывод из этих наблюдений такой: у Dakota лучше экран, у Oregon сильнее подсветка. (Легко догадаться, кто из них окажется победителем в тесте на энергопотребление).

    Есть блокировка экрана от случайных нажатий, что весьма полезно. При выключении и включении прибора подсветка возвращается на прежний уровень. Таймаут подсветки можно изменить в настройках (минимум 15 секунд).

    В Oregon фоны страниц были выполнены в виде картинок (колосья пшеницы, капли дождя, следы автомобильных покрышек и прочая трогательная живопись). Dakota предлагает выбор из нескольких вариантов цветной градиентной заливки. С одной стороны, это неплохо: спокойный, почти однотонный фон не пестрит, не скрадывает детали, выглядит солидно. С другой стороны, в Oregon можно было закачать с компьютера собственную картинку (для повышения контрастности я предлагал читателям обычный белый прямоугольник под размер экрана). Dakota этой возможности лишена.

    Здесь нас не ждут никакие сюрпризы. Меню Dakota такое же, как меню Oregon: крупные четкие значки в стиле Windows, удобные, интуитивно понятные. Пункты меню можно отключить, тогда они не будут выводиться на экран. К сожалению, меню в Dakota по-прежнему не закольцовано: добравшись до конца, нужно проматывать его назад, чтобы попасть в начало.

    Щелчок по кнопке выводит соответствующую страницу: «Карта», «Компас», «Счетчик движения» (данные о маршруте), «Куда?» (при движении в заданном направлении), и так далее. Есть настраиваемые пользовательские профили. При нажатии на «гребенку» спутникового сигнала появляется страница «Прием спутников». У Dakota нет встроенного просмотра картинок, но так ли эта функция необходима в GPS-навигаторе? Помимо меню, владелец GPS может настроить страницу «Счетчика движения», наполняя маленькие окошки нужной информацией по своему вкусу: время, высота, координаты, направление, расстояние до следующей точки, скорость и так далее – до десяти окошек. Помимо стандартных раскладок с картинками (пешеход, автомобиль, геокешинг) есть варианты «Счетчика движения» без всякого графического оформления – удобно для тех, кто ценит полезную информацию в чистом виде. Вот только быстро сбросить показания одометра по-прежнему не получается, нужно отправляться на страницу настроек; ну да будем надеяться, что производитель это со временем поправит.

    После первого включения навигатор сразу предложил общаться по-русски. Кому не повезло, может выбрать язык в меню. Приятно, что некоторые явные ошибки перевода исправлены. Например, «On» правильно переводится как «Вкл.» (а не «На», как в Oregon).

    При подключении GPS к компьютеру или потере спутникового сигнала владелец видит русский, а не английский текст. Но секундомер по-прежнему считает не секунды, а время суток. Некоторые пункты меню (например, Sight'n'Go) выполнены на английском. Переводчикам есть над чем поработать. Впрочем, можно попробовать исправить ошибки самому и вообще подстроить язык навигатора под собственные предпочтения. Файл локализации имеет текстовый формат и находится в основной памяти прибора в папке /Garmin/Text.

    Насколько мне известно, в основе Garmin Dakota лежит чипсет STMicroelectronics Cartesio. Компания Garmin не акцентирует внимание на чипсетах, ограничиваясь словами «высокочувствительный приемник». Главное, чтобы GPS-навигатор обладал хорошей чувствительностью и не оставил вас без поддержки в густом лесу или в зоне плотной городской застройки.

    На маршруте Dakota демонстрирует уверенный прием. Конечно, чудес ждать не нужно: если спрятать навигатор в сумку под сиденьем автобуса, затолкать на дно рюкзака или что-то еще в этом роде, раздастся обиженный писк – сигнал потери спутников.

    Мы усложнили задачу и привезли Oregon и Dakota в офис в самом центре Москвы. Старое здание с толстыми стенами. Окна кабинета выходят в тесный переулок, напротив – модный кинотеатр в несколько этажей. Мы положили навигаторы бок о бок на подоконник и включили их. Чистого неба в переулке было совсем мало, но приборы старались изо всех сил. Через несколько минут и тот, и другой «зацепились“ за пять спутников. Погрешность составила примерно 20 метров. Наша парочка, если судить по треку, отправилась в кино на дневной сеанс. Мы прощаем им эту небольшую ошибку: условия навигации были действительно скверными.

    Как насчет экзотического путешествия? Вместе с Dakota мы отправились по старой железной дороге, проложенной через дремучие леса Костромской и Вологодской областей. Причудливая дрезина-мотовоз отважно пробивалась через пелену тумана и мокрого снега. Хмурый ноябрьский лес плотно сжимал на с обеих сторон, а крошка Dakota непрерывно рисовала на своем экране трек нашего путешествия. Он точно ложился на карту, где было обозначено полотно железной дороги.

    Мне довелось наблюдать за работой прибора под крышей ночного автобуса, который мчался на большой скорости по заснеженному лесу. Мы опробовали навигатор в разных помещениях – от бетонной московской девятиэтажки до деревенской избы. Dakota проявила себя молодцом.

    Чисто практические задачи поиска геокешерских тайников решались без сучка и задоринки. Навигатор уверенно приводил нас к закладкам, показывая точность не худшую, чем его предшественники-“кладоискатели».

    Моя Dakota была укомплектована картой «Дороги России. Топо 6.03» от Навиком, загруженной в основную память прибора. Я уже имел дело с этой картой в маленьких подмосковных вылазках, а теперь сумел оценить ее в глухих костромских лесах. Конечно, забравшись так далеко от цивилизации, я не ждал изысков вроде горизонталей высот или точных границ лесных массивов. Но мне понравилось, как отрисована гидрография. Проезжая на дрезине тот или иной мост, я свешивался с борта мотовоза, чтобы убедиться – да, это действительно занесенная снегом речка, и вот она, синяя жилка на электронной карте.

    Масштабирование карты, ее прокрутка, создание новой точки происходят в точности, как у Garmin Oregon. Легко и комфортно. Правда, нужна некоторая сноровка. Я давал Dakota нескольким людям, не имевшим опыта с тачскрином GPS. Все они совершали одну и ту же ошибку: слишком резко нажимали кончиком пальца на карту. Немедленно возникала красная булавка, «пришпиливая» карту, а местность тем временем (пока двигался поезд или ехала машина) сползала за границу экрана. Избавиться от булавки можно, только закрыв и снова открыв карту (неудобно).

    Ладно, давайте попробуем сами загрузить в навигатор какую-нибудь векторную карту. «Дороги России» охватывают много регионов, но путешественник часто нуждается в детальной карте какого-нибудь конкретного, ограниченного малой площадью и, возможно, очень далекого района, куда забросила его судьба. Сегодня в интернете можно найти бесплатные карты популярных туристских районов, подготовленные энтузиастами: Хибины, Саяны, некоторые части Крыма и др.

    Находим нужный файл. img, скачиваем, подключаем Dakota к компьютеру с помощью комплектного кабеля USB и… вот оно, отличие от Oregon. В новом навигаторе не поддерживаются Garmin Spanner и протокол NMEA. Подключите Dakota к компьютеру, и навигатор сразу превратится в «съемный диск». Обмен данными – в обычном файловом менеджере без установки каких-либо дополнительных драйверов. По идее, это должно упростить жизнь пользователям. Как здорово: просто скопировать файл. img на microSD и начать пользоваться электронной картой!

    Увы, навигатор не видит мой файл. img, записанный хоть в память прибора, хоть на microSD .

    Я все-таки сумел загрузить карту в Dakota: «пропустил» файл. img через бесплатную утилиту GmapTool, назвал «выходной» файл-контейнер именем gmapsupp.img и поместил его в папку /Garmin на карточке microSD. В меню навигатора карта обрела имя «GmapTool All». По крайней мере, она была видна. Dakota не опознала карту с «родным» названием файла (в отличие от Oregon с последней прошивкой).

    Что касается точек и треков, то в Dakota все осталось таким же, как в Oregon. Новое слово Garmin – это поддержка в обоих навигаторах растровых карт (при условии установки свежих прошивок). Компания называет такие карты Garmin Custom Maps.

    Еще недавно продвинутый путешественник, готовя маршрут, усаживался между двух стульев. С одной стороны – ворох ценной картографической информации на бумаге и в компьютере (в растровом виде). С другой стороны – GPS-навигатор, удобный прибор для ориентирования. Который, к сожалению, не понимает «обычные» карты, а требует векторные, да еще в своем особом формате. Интернет наполнился каверзными инструкциями по самостоятельному изготовлению и привязке карт. Это были попытки состыковывать два полезных инструмента. И вот – долгожданное: в GPS-навигатор можно закачать растровую карту.

    С растровой картой

    Я взял фрагмент обычной километровки Московской области (растр, JPEG без прогрессии). Эту карту я наложил на соответствующий район области в программе Google Earth, а затем мышкой подогнал к основе-космоснимку по заметным ориентирам: населенным пунктам, характерным изломам дорог и др. Получился файл. kmz, который я сохранил на компьютере и записал в навигатор на microSD в папку /Garmin/CustomMaps. Включил Dakota, открыл карту, увидел привычные уже «Дороги России», но теперь дополненные новой информацией. Сегодня в сети достаточно подробных материалов о том, как разными способами загружать растровые карты в навигаторы Garmin, так что не будем повторяться.

    Компания Garmin сделала огромный шаг вперед, обеспечив поддержку растровых карт в своих новых приборах. Любители дальних странствий здорово выиграли от этого. Потускнел главный аргумент скептиков ( «для нашей страны создано слишком мало хороших векторных карт»), а значит, интерес к GPS-навигации среди туристов и геокешеров будет расти.

    Мы ждем, что производитель уделит больше внимание инструкциям и советам для начинающих пользователей GPS-навигаторов. В обзоре Garmin Oregon я подробно рассказывал, как должны называться файлы и папки, какие специальные программы нужно использовать, чтобы навигатор «увидел» вашу карту. На мой взгляд, для прибора с дружелюбным интерфейсом и простым подключением к компьютеру вопрос о подготовке и копировании электронных карт должен быть проработан «на отлично».

    Как известно, в этом тесте уверенно лидируют представители «походного» семейства eTrex. Иные умудряются прожить больше 25 часов при работе средней интенсивности на одном комплекте обычных щелочных батареек. Конечно, Dakota с ее сенсорным экраном не может тягаться с eTrex'ами. Но производитель говорит, что предел Dakota – 20 часов, это неплохо (во всяком случае, лучше, чем у Oregon). Проверим.

    По традиции «батареечный» тест прошел в условиях, близких к походным. Подсветка была установлена в максимальное значение, встроенный компас отключен, загружена карта «Дороги России. Топо». Я постоянно записывал трек, иногда листал карту, ориентировался по точкам и отмечал в навигаторе интересные места. Использовались AA-батарейки Sony Stamina Plus – такие же, как в предыдущих тестах. Обычные щелочные батарейки, которые можно купить где угодно. Dakota проработала 14.5 часов до полного отключения. Могла бы и дольше, если бы на улице было потеплее, а вместо щелочных батарей я использовал Ni-MH аккумуляторы, которые лучше ведут себя в прохладных условиях. Владельцы Dakota приводят данные о 16-17 часах работы «в поле».
