Монтаж Ондулина (Onduline), кровля ондулин

Осуществлять монтаж Ондулина следует строго соблюдая инструкцию по монтажу и технические характеристики материала. Компания Вестмет даст грамотные рекомендации по проведению монтажных работ.

1. Для монтажа еврошифера на крышах, угол наклона которых составляет от 5 до 10° (уклон от 1/11 до 1/6), необходима установка сплошной обрешетки. Она выполняется из фанеры или доски с концевым нахлестом 300 мм и боковым нахлестом 2 волны.

2. Для монтажа волнистых битумных листов на крышах, угол наклона которых составляет от 10 до 15° (уклон от 1/6 до 1/4), выполняется обрешетка, шаг которой составляет 450 мм по осям. Концевой нахлест составляет 200 мм, боковой нахлест – одна волна.

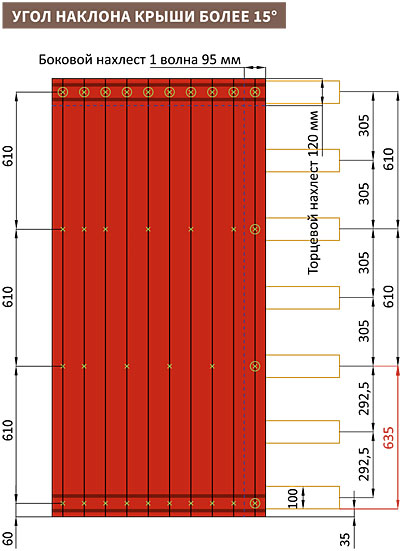

3. Для крыш с углом наклона 15° и более (уклон от 1/4 и менее), обрешетка выполняется с интервалом 600 мм по осям. Предусматривается концевой нахлест в 170 мм, боковой нахлест одна волна, играет роль размер Ондулина.

4. Бруски обрешетки прибиваются к стропилам с учетом правильного расстояния по осям. Для того, чтобы элементы обрешетки располагались параллельно карнизу, используется деревянный «интервал».

5. Форма листов еврошифера, как и у обычного шифера, волнообразная. Для разметки листов Ондулина удобно пользоваться цветным карандашом. Для того, чтобы разметка волнистой поверхности была аккуратной, можно воспользоваться обрезком листа.

6. Для резки листов Ондулина удобно воспользоваться ножовкой по дереву. Для того, чтобы ножовка не застревала, ее смазывают маслом. Возможно также использование ручной или циркулярной электропилы.

7. Монтаж кровельного материала Ондулин совсем не сложен, так как вес одного листа не превышает 6 кг.

8. Крепление листов кровли Ондулина выполняется сначала на скате крыши, противоположном преобладающему в данной местности направлению ветра. Укладку второго ряда начинают с половины листа. Это обеспечивает нахлест на боковом стыке не в 4, а в 3 листа. Укладка таким способом гораздо удобнее и легче.

9. Кровельный Ондулин крепится с помощью гвоздей, которые забиваются на конце листа по каждой волне, на концевом нахлесте, и на боковом нахлесте по обеим его сторонам. Крепление производится к промежуточным брускам обрешетки через одну волну. Для того, чтобы надежно зафиксировать один лист, используются 20 гвоздей.

10. Для того, чтобы листы материала располагались точно по направлению бруса обрешетки, используется натянутая веревка.

11. Коньковые элементы крепятся сначала на скате кровли, противоположном преобладающему направлению ветра. Нахлест составляет 125 мм. Коньковый элемент прибивается к дополнительным брускам обрешетки по каждой волне листа кровельного материала, который с ним стыкуется.

12. Ендовы оформляются с помощью ендов Ондулин. Прежде, чем крепить ендову, необходимо установить дополнительную обрешетку.

13. Оформление щипца выполняется с помощью щипцового или конькового элемента, который также входит в ассортимент продукции Ондулин.

14. Щипец можно оформить указанным на рисунке способом. Край листа можно загнуть и прибить к щипцовой доске. Этот метод рекомендуется использовать только в том случае, если температура окружающего воздуха выше 0 °C.

15. Ребро крыши оформляется с помощью щипцового или конькового элемента, поставляемого компанией Ондулин.

16. Боковой стык кровли, где она примыкает к вертикальной стене, оформляется с помощью ендовы Ондулин. Место, где ендова стыкуется со стеной, надежно изолируется.

17. В местах, где кровля примыкает к вертикальной стене, применяется покрывающий фартук Ондулин. Его стык с вертикальной стеной тщательно гидроизолируется. Фартук прибивается к листу по каждой волне.

18. Выход на кровлю осуществляется через кровельное окно, оно может быть использовано для освещения чердака. Кровельное окно прибивается на стыке по каждой волне. Верхний лист укладывается на основание кровельного окна с нахлестом.

19. Чтобы закрыть просвет листа на карнизе и просвет между листом Ондулин и коньком, применяется заполнитель карниза. В зависимости от условий вентиляции, которые имеются на конкретной кровле, заполнитель карниза может и не использоваться.

20. Выпуск вентиляционных каналов оформляется с использованием вентиляционной трубы Onduline. Она прибивается по каждой волне. Верхний лист укладывается на основание вентиляционной трубы с нахлестом.

21. Если листы Ондулин крепятся к металлической обрешетке, специалистами компании Вестмет применяются саморезы. Торцевая головка саморезов вставляется в дрель.

22. Чтобы выполнить гидроизоляцию стыка кровли и кровельного окна, используются самоклеящиеся изолирующие ленты Ондуфлеш.

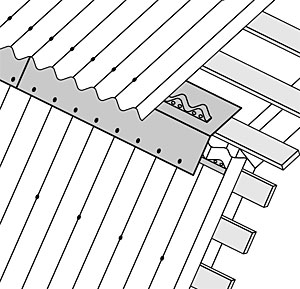

23. Места, где кровля стыкуется с кровельным окном, изолируются с использованием самоклеящихся изолирующих лент Ондуфлеш.

24. Для оформления ендовы можно использовать самоклеящиеся изолирующие ленты Ондуфлеш.

25. Для того, чтобы изолировать карниз кровли, лучше всего использовать самоклеящиеся изолирующие ленты Ондуфлеш.

26. Для того, чтобы выполнить гидроизоляцию мест, где кровля стыкуется с надстройками крыши, специалистами компании Вестмет применяются самоклеящиеся изолирующие ленты Ондуфлеш.

27. Такая конструкция кровли, которая оформляется с применением материала Ондулин, встречается чаще всего. Использование подкладочного материала Ондутис R70 поможет выполнить надежную пароизоляцию.

Пришедшие в негодность старые кровли можно ремонтировать на отдельных участках, а можно полностью заменить, сняв старый кровельный материал и установив новый. Использование кровельного Ондулина позволяет устанавливать новое кровельное покрытие прямо поверх старого.

Листы еврошифера Ондулин, которые отличаются очень небольшим весом, по мнению специалистов компании Вестмет, можно укладывать прямо поверх старой кровли, без необходимости ее демонтажа.

Преимущества Ондулина при монтаже кровли

• Экономия на ремонте кровельного покрытия. Для проведения работ по укладке Ондулина не требуется демонтаж старого кровельного материала.
• Возможность монтажа кровли своими силами с помощью подробной инструкции.
• Ремонтные работы на кровле, связанные с демонтажем старого покрытия, всегда связаны с риском проникновения влаги в подкровельное пространство. Этого риска можно полностью избежать, используя Ондулин.
• Монтаж Ондулина поверх существующего кровельного покрытия позволяет улучшить тепло- и звукоизоляционные свойства кровли.
• Прекрасный внешний вид кровельного покрытия.

Рекомендации по монтажу Ондулина

Ремонт кровли с использованием высококачественного кровельного покрытия Ондулин можно разделить на 2 этапа: подготовительный и монтажный.

Подготовка основания. Производится осмотр старого кровельного покрытия и при необходимости осуществляется устранение имеющихся повреждений. Обязательный элемент ремонтных работ – проверка состояния системы вентиляции, а также изоляционного материала. Если выявлены какие-либо повреждения, производится их устранение.

Сверху имеющегося кровельного покрытия устанавливается новая обрешетка. Шаг обрешетки выбирается в зависимости от уклона крыши и определяется согласно инструкции по монтажу Ондулина.

1. Если старый кровельный материал отличается хрупкостью, производится его сверление.

2. Если параллельно с ремонтом кровли планируется ее дополнительное утепление, расстояние, на котором устанавливается обрешетка, определяется в зависимости от ширины теплоизоляционного материала. Для того, чтобы защитить утепляющий материал от конденсата, используется пароизоляционная пленка Ондутисс R 70. Она укладывается поверх обрешетки. С каждой стороны обрешетки необходимо оставить по 100 мм. На теплоизоляционный материал укладывается дышащая мембрана Ондутис SA 130 или Ондутис SA 115.

Для выполнения основных ребер обрешетки, специалистами компании Вестмет используется древесина, сечение которой равно ширине волны старого кровельного материала. Обычно оно составляет 75х50 мм. Поперечные ребра имеют размеры 75х38 или 50х38.

Чтобы закрепить конек и ендову, устанавливается дополнительная обрешетка.

Монтаж ондулина своими руками - подробная инструкция и технология, видео и фото примеры

Кровельное покрытие ондулин - достаточно легкий и одновременно прочный материал, который широко используется в строительстве. Для большинства застройщиков эти волнистые листы являются отличной возможностью быстрого возведения новой крыши, а также демонтажа старого шифера. К основным характеристикам кровли из ондулина относится высокая надежность, эксплуатация на протяжении длительного периода (до нескольких десятилетий), она подходит для конструкций любой сложности, а также может использоваться при ремонте сооружений любого назначения, даже в самых суровых климатических условиях.

Технология монтажа ондулина достаточно простая, а при помощи предлагаемой инструкции работа может быть выполнена не только качественно, но и быстро.

Если вы решили положить кровельное покрытие, то вполне сможете справиться с этим самостоятельно, потому что небольшой вес листов еврошифера позволяет транспортировать и монтировать материал без специальной техники и навыков строительства. Использовать его можно при возведении крыши домов, коттеджей, бань, беседок и других хозяйственных строений.

Ондулиновая кровля по сравнению с другими кровельными материалами обладает существенным преимуществом – листы могут крепиться прямо на старую кровлю. Такая ондулин технология монтажа способствует снижению материальных расходов по замене предыдущего покрытия, а также не требует раскрытия внутренних помещений здания, расположенных под крышей.

Перед началом монтажных работ рекомендуется ознакомиться с инструкцией, прилагаемой производителем в комплекте с ондулином и его комплектующими. Помимо этого, инструкция наделена и другой функцией – на ней, как правило, указывается о наличии заводской гарантии. Потребитель вправе предъявлять какие-либо требования по отношению к производителю только в том случае, если при монтаже ондулина соблюдались все условия перечисленные в инструкции.

Немаловажно и то, что юридически гарантия распространяется на оригинальный ондулин, который был приобретен у официального представителя или партнера завода-производителя.

В случае выполнения монтажа строительной бригадой, заказчик тоже должен знать об основных этапах работы для осуществления контроля за качеством выполнения укладки кровельного покрытия.

1. Когда выполняется монтаж крыши из ондулина. строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
2. Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
3. Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: "Размер листа ондулина - технические характеристики ") предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время (прочтите также: "Расчет ондулина на крышу - свойства и монтаж ").

Как правило, инструкция по монтажу ондулина предполагает и незначительные отклонения или выполнение действий на усмотрение застройщика, однако при недостаточном опыте подобного строительства лучше отказаться от самодеятельности.

Ниже предлагается подробная инструкция по укладке ондулинового покрытия.

• Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа - 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
• При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
• Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.

Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.

По желанию владельца дома в кровле чердака или мансарды может быть установлено окно, при этом технология монтажа ондулина немного меняется: материал оконного проема крепится к нижнему кровельному листу, а сверху покрывается верхним листом, при этом нахлест учитывается для каждого слоя материала.

Как правильно уложить ондулин, чтобы кровля не протекала, детали на видео:

Ондулин монтаж инструкция по проведению работ

Ондулин монтаж инструкция по проведению работ

Ондулин (ondulin) — это очень прочный и достаточно легкий кровельный материал, представляющий из себя волнистые листы, обладающие высокими защитнями характеристиками от воздействия окружающей среды. Монтаж кровли из ондулина — это правильное решение для любого здания, базирующееся на качестве, надежности и долговечности материала, который можно использовать в различных климатических регионах России, Украины и Белоруссии.

При выборе такого материала как ондулин, монтаж кровли которого не требует больших временных и силовых затрат. Перекрытие крыши ондулином — это уютная и экономичная конструкция кровли вашего жилища. Помимо дачи, дома или загородного коттеджа можно без особых проблем уложить ондулин на баню, на всевозможные хозяйственные постройки или же накрыть им беседку. Главный отличительный признак материалов для кровли от рассматриваемого материала — это возможность выполнить монтаж ондулина по старой кровле, что значительно снизит расходы во время ремонта крыши.

Схема монтажа ондулина довольно проста. Единственное, что необходимо выполнить перед тем, как крыть крышу ондулином — тщательно прочитайте инструкцию производителя (обычно, она идет приложением). А мы постараемся дать понятные ответы, на вопросы, возникающие у большей части покупателей ондулина: «Как правильно покрыть крышу ондулином, как укладывать ондулин, чем резать ондулин, какая необходима гидроизоляция и пароизоляция под ондулин, как выполнить кровельный пирог под ондулин?»

Далее (внизу) вам будет представлена пошаговая инструкция, в которой можно узнать как правильно стелить ондулин.

А до прочтения самой инструкции предлагаем посмотреть сюжет — монтаж ондулина видео инструкция — как постелить ондулин на старую кровлю (реальный пример).

Технология монтажа ондулина понятным языком изложена в приложенной инструкции, которые зачастую идут вместе с покупкой кровельного материала. Так же она несет в себе гарантийные обязательства производителя и поставщика. Расписанные правила монтажа ондулина, а также их строгое соблюдение во время монтажа (ремонте) кровли — это главное требование производителя, на которое он дает гарантию. Как и при покупке любого товара, нужно помнить, что гарантийные условия распространяется только на тот ондулин, технология монтажа которого описана полностью совпадает с установленными рекомендациями фирмы.

Перед тем как покрыть крышу ондулином своими руками или же нанять профессионалов кровельного дела следите за тем, что нижеприведенные особенности покрытия крыши ондулином.

• В тот момент, как начался монтаж крыши ондулином, и требуется наступать на листы кровельного покрытия (уже уложенные) — то последуйте нашему совету: старайтесь ставить ногу только на “верх” волны, а не на “низ”!
• Укладка ондулина с сохранением его свойств осуществима только при температуре выше 0 градусов. Если кровля крыши ондулином производится при отрицательной (до -4°C) температуре окружающей среды — то такие работы нужно вести очень осторожно. Устройство крыши из ондулина при температурах превышающих (-4С) — запрещено! Установка ондулина с температурой воздуха более +30 °C также не советуем.
• Как крепить ондулин? Крепление ондулина к обрешетке профессиональные строители выполняют благодаря специальным кровельным гвоздям (они служат каркасом кровли). Технология укладки ондулина — это когда берется 15-20 гвоздей на один лист. Будьте внимательны и держите в голове — это гарантийное требование, так как если данная технология кровли ондулином не соблюдается, то становится возможным вероятность «взлететь» кровли при сильном ветре. Если у вас работает бригада кровельщиков, все равно контролируйте процесс, чтобы убедиться в том, что они знают, как правильно укладывать ондулин. Ведь, в доме вам жить.
• Ондулин — обрешетка крыши. Обрешетка под ондулин обычно делается с использованием деревянных брусьев (сечение их 40х60 мм).
• Разметка и шаг обрешетки под ондулин рассчитывается исходя из угла наклона крыши:

• Технология покрытия ондулином не предусматривает покрытие в нахлест (т.е. запрещено это делать в одном углу из 4-х листов). Из-за этого настил ондулина имеет свойство «загибаться» по краям. Технология покрытия крыши ондулином рекомендует при и покрытии второго ряда применять ? листа покрытия, чтобы на стыке (в углу) создался нахлест в 3 листа. Другими словами: вначале того, как положить ондулин, требуется аккуратно разделить его на две равные части (в вертикальном положении) первый лист 2-го ряда, а второй лист материала усадить с минимальным нахлестом в одну волну на самый первый лист.
• Работа с ондулином — это не сложно. Покрытие ондулином — это хоть и простой процесс, но некоторые строители все же путаются схалтурить. Бывает так, что они пытаются натянуть кромку уже закрепленного листа, который кривовато «лег». После окончания работ исполненная работа выглядит замечательно, однако, спустя некоторое время некоторого времени ваша кровля возьмется волнами, как в море. Так как правильно положить ондулин? Важное правило — выполняя крепеж ондулина необходимо строго соблюдать линейность горизонтальных и вертикальных стыков на всей кровле. Схема укладки ондулина никоим образом не предусматривает растягивание листов (как могут сделать строители). Перед тем как прибивать ондулин убедитесь, что все подготовленные листы правильно и ровно лежат.
• Естественно, все помнят утверждение наших предков: «семь раз отмерь — и только потом отрежь», которая здесь как нельзя кстати. Как сделать крышу из ондулина, как правильно класть ондулин, каким образом выполнить, и в каком месте нужен нахлест, а где и свесы — все это вы сможете найти в прилагаемой к материалу инструкции по применению. К примеру, если сделать свес чуть-чуть длиннее, то он со временем он прогнется, а если короче — он будет служить местом для мусора и осадков. Неверно выбранный шаг обрешетки – и вам прийдется еще раз тратиться на ремонт кровли из ондулина, так как уложенное покрытие может просто провалиться под вашим весом. А сам уже ремонт ондулина — это достаточно сложный процесс. Если вдруг придется демонтировать закрепленный лист ондулина (демонтаж поврежденной части кровли) и не тронув при этом остальные участки – очень сложно.
• Если приступаете к работе, но не знаете, как работать с ондулином, то обязательно разберитесь в инструкции. Ведь от знания того как правильно крыть крышу ондулином зависит и гарантия производителя, которая дается на 15 лет. Так что берегите свои деньги и силы! Прочтите инструкцию «кроем крышу ондулином» и все будет в порядке!
