Инструкция по установке СНПЧ для Epson TX117

Инструкция по установке СНПЧ для Epson TX117

Инструкция по установке СНПЧ на Epson TX117.

Рассмотрим подробно установку СНПЧ для Epson на примере МФУ TX117.

Для установки нам понадобятся следующие компоненты:

1) Сама СНПЧ для TX117. В комплект СНПЧ входят:

а) Само устройство, состоящие из ёмкостей для чернил, картриджной части и силиконового шлейфа, связывающего ёмкости с картриджной частью.

б) Набор из 4 шприцов для заправки.

в) 4 воздушных фильтра.

г) 2 клипсы для крепления шлейфа к корпусу принтера.

д) Подробная инструкция по установке и эксплуатации системы.

3) Промывочная жидкость OPC RSL 100 (В случае если принтер долго стоял без работы, или если вы меняйте производителя чернил, то нужно обязательно промывать печатающую головку принтера. Не забывайте, что успешная промывка происходит, только если температура жидкости составляет 40 градусов и выше.)

1. Первый этап заключается в заправке системы. Рассмотрим её подробно:

1) Берём чернильные ёмкости. Закрываем маленькими пробками воздушные отверстия и открываем заправочные отверстия

2) Начнём с заправки чёрным цветом. Набираем в шприц нужное количество чернил.

3) Заправляем в ёмкость чернила, надавливая на поршень шприца.

4) Повторяем пункты 2) - 3) до тех пор, пока ёмкость не будет заполнена примерно на 70%-80%

5) Заправляем остальные ёмкости таким же образом.

6) Теперь нам нужно откачать весь воздух из системы. Для этого закрываем заправочные отверстия, открываем воздушные отверстия, берём картриджную часть и переворачиваем её. Внимание! Будьте аккуратны и не повредите кнопку сброса счётчика чернил на картриджной части. Берём шприц без иглы, вставляем его в выходное отверстие картриджа и выкачиваем из него воздух. Чернила начнут течь по шлейфу и поступать картридж. Когда чернила начнут поступать в шприц можно считать, что весь воздух для данного цвета откачан. Делаем это для всех цветов. Не забывайте использовать отдельный шприц для каждого цвета, чтобы исключить смешивание чернил.

2. Второй этап заключается в установке картриджной части в принтер:

1) Берём картриджную часть и устанавливаем её в принтер до щелчка. Для этого переводим каретку принтера в положении замены картриджей с помощью драйвера принтера. Проверяем, чтобы принтер увидел все картриджи и показал их полными.

3. Третий этап заключается в креплении шлейфа к корпусу принтера:

1) Берём Т-образную клипсу. Снимаем защитную плёнку и приклеиваем её к корпусу принтера, как показано на рисунке. Крепим шлей на клипсу с помощью специальной защёлки.

2) Руками переводим каретку в крайнее правое и крайнее левое положение. Проверяем положение шлейфа. Он не должен сильно провисать и быть сильно натянутым. Если это так, то регулируем с помощью клипсы положение шлейфа.

3) Теперь приступим к креплению второй клипсы. Отклейте от неё защитную плёнку и приклейте к корпусу принтера, как показано на рисунке.

4) Крепим шлейф с помощью защёлки в клипсе.

Крепление шлейфа закончено, перейдём к дополнительному этапу установке, который каждый может либо делать, либо не делать.

4. Дополнительный этап установки:

1) При работе в пыльном помещение обязательно нужно установить в воздушные отверстия специальные воздушные фильтры, которые идут в комплекте с системой.

2) Если оставить систему так есть, то при работе системы шлейф будет постоянно тереться о левую часть корпуса принтера. Чтобы это избежать, нужно в левой стенке вырезать отверстие, как показано на рисунке. (При этом теряется гарантия на принтер)

Размер отверстия каждый подбирает под себя лично.

1) После окончания установки системы её нужно проверить на работоспособность. Запускаем тест дюз с помощью драйвера принтера и смотрим все ли дюзы пропечатываются на 100%. Если нет, то делаем прочистку печатающей головки с помощью драйвера принтера.


2) Для полной проверки качества печати, печатаем какую-нибудь картинку или фотографию:

Рекомендации по использованию системы:

1) Заблаговременно дозаправляйте систему. Не допускайте, чтобы уровень чернил в ёмкостях был меньше 20%.

2) СНПЧ и принтер должны находиться на одном уровне по высоте, чтобы исключить возможность заливания принтера чернилами из-за перепада давлений.

3) Используйте только качественные чернила. Дешёвые чернила сомнительных производителей могут привести к поломке печатающей головки принтера.

4) Печатайте хотя бы 1 раз в неделю, чтобы избежать засыхания чернил.

Данная статья является интеллектуальной собственностью интернет - магазина CISS-Shop. Размещение статьи на сторонних ресурсах возможно только с разрешения администрации магазина CISS-Shop и со ссылкой на первоисточник.

Администрация сайта не несет ответственности за последствия использования материалов, взятых на сайте.

Дата: Понедельник, 20 Декабря 2010

инструкция по установке снпч для принтера epson:

  • скачать
  • скачать
  • Другие статьи

    Как установить СНПЧ на принтер? Только инструкцию напишите или покажите

    Как установить СНПЧ на принтер? Только инструкцию напишите или покажите.

    Евгений Крумм Гуру (3352) 5 лет назад

    Полную информацию по установке СНПЧ на принтеры Epson, Canon, HP можно получить в разделе "Инструкции по установке СНПЧ" (http://www.rdm-print.ru/teh/manual_snpch.php )

    Это не сложная операция занимает от 20 до 30 минут. Главное правило установки СНПЧ - аккуратность и следование инструкции.

    Включите принтер. Откройте верхнюю крышку принтера. Нажмите кнопку капля (замена картриджа) и удерживайте в течение 3-4 секунд. После этого принтер выдвинет печатающую головку в положение для замены картриджа. После этого выдерните шнур питания из принтера не выключая его через панель кнопок
    Откройте защитную крышку крепления картриджей и выньте картриджи. Затем открутите 2 шурупа крепления крышки
    Снимите крышку, потянув ее вверх
    Установите картриджи системы непрерывной подачи чернил на печатающую головку
    Рукой, задвиньте печатающую головку в крайние правое положение
    Снимите защитную пленку с крепления шлейфа
    Приклейте крепление шлейфа на корпус принтера так, чтобы шлейф не провисал при крайнем правом положении печатающей головки (збегайте провисания шлейфа, т. к. в противном случае возможны механические повреждения из-за соприкосновения с движущимися деталями принтера)
    Залейте в емкости чернила соответствующего цвета и закройте пробки. При использовании системы, малые пробки воздушных отверстий должны быть открыты
    После данных процедур, аккуратно снимите картриджи системы с принтера. Стяните все картриджи резинкой или веревкой
    Необходимо прокачать систему чернилами с помощью шприца без иголки. Для этого переверните картридж вверх клапаном, вставьте в клапан шприц (без иголки) и оттените поршень шприца, высасывая воздух из системы. Вы увидите как чернила будут поступать в картридж по трубкам. Проделывайте эту операцию до тех пор, пока в шприц не начнут поступать только чернила (без воздуха)
    Повторите операцию для каждого картриджа
    В картридже должно остаться 10-15% воздуха от всего пространства картриджа. После заправки всех картриджей установите их в принтер и отведите печатающую головку в крайнее правое положение. Дайте системе отстояться 5-10 минут. Затем включите принтер.

    Можете приступать к печати!

    Источник: Удачной и красочной печати вам!

    Ронин Искусственный Интеллект (114691) 5 лет назад

    Что всю инструкцию вам здесь печатать?

    Дмитрий Танчуков Мыслитель (5600) 5 лет назад

    у любого производителя на сайте есть инструкция по установке снпч, в некоторых вариантах возможны нюансы, и их учтёт только производитель вашей снпч. например на wwm.com.ua можно посмотреть.

    Иксович Просветленный (31904) 5 лет назад

    К СНПЧ прилагается инструкция.

    Родион Знаток (251) 9 месяцев назад

    К СНПЧ как правило прилагается универсальная (под другую модель) инструкция. Пишите, взоните, помогут [ссылка заблокирована по решению администрации проекта]

    Екатерина Смолякова Мудрец (11406) 7 месяцев назад

    Инструкция по установке СНПЧ для принтеров и МФУ Epson

    Инструкция по установке СНПЧ для принтеров и МФУ Epson

    Новость опубликована 04.01.2013 00:06

    Установка системы непрерывной подачи чернил (СНПЧ/СБПЧ/СПЧ/CISS) состоит из трех ключевых этапов:

    1. Сборка системы и заправка основных емкостей чернилами.
    2. Прокачка чернил по шлейфу, заполнение картриджей красителем.
    3. Прокладка шлейфа по корпусу принтера и установка блока картриджей в каретку.

    В комплект поставки большинства моделей картриджных СНПЧ для Epson входят:

    • доноры (внешние емкости),
    • блок картриджей со специальными чипами (обычно с кнопкой сброса) ,
    • набор резиновых пробок и воздушных фильтров для внешних емкостей,
    • несколько креплений для прокладки шлейфа.

    Также существуют капсульные СНПЧ, в которых отсутствует картриджный блок - его заменяют капсулы, устанавливаемые прямо на штуцеры в каретке, а планка с чипами и кнопкой обнуления вставляется отдельно. Однако, по нашему мнению, они сложны в эксплутации, установке, не надежны и являются уделом энтузиастов.

    Пошаговая инструкция по установке системы непрерывной подачи чернил для принтеров и МФУ Epson

    Современные печатающие головки имеют очень мелкий размер печатающих дюз, поэтому любой посторонний предмет, вплоть до мелкой пыли может ухудшить качество печати принтера. Ёмкости СНПЧ поставляются в открытом виде, поэтому есть риск попадания в них посторонних предметов. В связи с этим перед всеми последующими действиями рекомендуется промыть донорные ёмкости дистиллированной водой и обязательно просушить. Также можно использовать чистящую жидкость (например, OCP RSL ) - в таком случае просушка не нужна.

    Если ваша система универсальная и шлейф состоит из двух частей, соедините шлейф с помошью переходника, идущего в комплекте. Внимательно соблюдайте последовательность цветов, на разных принтерах она отличается! Также в связи с отличием порядка цветов в некоторых моделях (например, Epson Stylus SX420/SX42S, P50 и PX660 и т.д.), необходимо поменять местами наклейки на емкостях и картриджах чёрного(Вlаск) и синего(Суаn) цветов.

    Следите за наклейками на донорах, переклейте их при необходимости

    2. Заправка емкостей-доноров красителями

    В большие отверстия на ёмкостях вставьте воронки для заливки чернил, а в маленькие отверстия, которые находятся над тонким воздушным отсеком (иногда он выполнен в виде трубки) резиновые заглушки в соответствии с цветами. Иногда СНПЧ не комплектются воронками, в таком случае используйте шприцы для заправки.

    Заполните ёмкости чернилами для вашего принтера Epson соответствующих цветов через воронки, объём чернил в ёмкостях должен быть не более 80-90% от общего объема (обычно нужно 70-80 мл.). В воздушных отсеках чернил быть не должно (либо совсем чуть-чуть на дне), иначе система может не будет печатать из-за проблем с балансировкой (подробнее здесь - обязательно для прочтения при первой установке).

    После заправки всех ёмкостей выньте воронки и плотно закройте отверстия цветными пробками. Воронки необходимо тщательно промыть водой, чтобы в дальнейшем использовать их для дозаправки. Затем в каждый из воздушных отсеков установите воздушный фильтр, для предотвращения попадания пыли в систему.

    3. Прокачка чернил по шлейфу и заполнение картриджей чернилами

    Для того чтобы картриджи начали наполняться чернилами необходимо извлечь из вентиляционного отверстий резиновые заглушки. После чего чернила начнут поступать из ёмкостей-доноров по шлейфу в картриджи, при этом картриджи по уровню должны находиться несколько ниже ёмкостей.

    Чтобы ускорить процесс заполнения картриджей, возьмите шприц и вставьте его носиком в вентиляционное отверстие, после чего аккуратно потяните поршень вверх, откачивая воздух. Следите за уровнем чернил в картридже! Как только картридж будет почти заполнен, выньте шприц и плотно закройте отверстие заглушкой. Немного воздуха, оставшегося внутри не мешает непрерывной подаче чернил.

    4. Прокладка шлейфа и установка блока картриджей

    Включите принтер. Найдите в настройках принтера на компьютере команду для замены картриджей и запустите ее. Доступ к этой команде можно получить, например, кликнув правой кнопкой мыши по значку принтера около часов на рабочем столе Windows.

    Когда каретка встанет в положение замены картриджей, выдерните шнур из розетки, это делается для того, чтобы вы могли свободно работать с принтером в момент установки картриджей и прокладки шлейфа. Вставьте до конца картриджи в каретку, как показано на рисунке. Иногда для этого нужно снять пластмассовую крышку на каретке, предназначенную для прикрывания оригинальных чернильниц (например, в Epson TX210).

    Теперь вам необходимо проложить шлейф, его должно хватать для свободного хода каретки в крайнее правое и левое положения, но при этом он не должен болтаться, цепляться за стенки или переламываться.

    Для проверки правильности укладки шлейфа, прижмите шлейф в предполагаемом месте крепления и поводите каретку от крайнего левого положения в крайнее правое, и наоборот, если он ничего не задевает и не мешает ходу каретки, закрепите его с помошью идущих в комплекте держателей.

    Ниже видео прокладки шлейфа системы непрерывной подачи чернил для Epson XP-207 (подходит для всей серии МФУ Expression Home XP-103, XP-203, XP-303, XP-306, XP-406):

    Для примера, на рисунке изображен оптимальный вариант прокладки шлейфа на Epson Stylus S22 .

    Часто для работы СНПЧ необходимо оставлять приоткрытой крышку принтера или блока со сканером у МФУ. Для того, чтобы устройство не "ругалось" из-за этого, блокируйте кнопку-датчик, каким-нибудь предметом. Некоторые пользователи для комфортной работы даже отламывают от корпуса часть выступа у края крышки.

    После того, как вы убедитесь, что ничего не мешает нормальной работе системы печати (шлейф проложен правильно), включите устройство в розетку и нажмите клавишу Power. Если принтер сразу говорит о необходимости заменить картриджи, зажмите кнопку сброса на СНПЧ на 10 секунд и сообщите принтеру, что вы заменили картриджи. После этого принтер проведет тест чипов и стандартную прокачку дюз и сообщит что готов в работе. После этого рекомендуется дать принтеру с СНПЧ отстоятся около 1-2 часа, чтобы система стабилизировалась и вышел воздух, который мог попасть при заправке.

    Распечатайте тест дюз. Если все дюзы в порядке, можно приступать к работе. В противном случае, запустите прочистку печатающей головки ("прочистку дюз") принудительно.

    В дальнейшем, если принтер просит вас заменить картриджи, запустите стандартную процедуру замены, и кратковременно нажмите на кнопку сброса - принтер подумает, что вы вставили новые, полные оригинальные картриджи.

    Что делать, если СНПЧ не определяется

    У 90% пользователей, впервые устанавливающих СНПЧ, возникают проблемы с определением картриджей. Если вы столкнулись с такой проблемой, помните, что такие ошибки в 99 случаях из 100 связаны с плохим контактом чипов СБПЧ и каретки (из-за вставленных не до конца картриджей, грязных контактов, криво установленных чипов и т.д.).

    Что нужно предпринять:

    • выньте блок картриджей из каретки и еше раз плотнее установите их до щелчка на каждой защелке,
    • проверьте, не испачканы ли чипы, при необходимости протрите их,
    • если у вас СНПЧ с батарейкой, проверьте хорошо ли она установлена и нет ли разрывов в двух проводах, идущих от батарейки к чипу, а также попробуйте заменить ее на новую.
    Как дозаправлять СНПЧ

    Производите дозаправку не позже того момента, когда уровень чернил в ёмкостях-донорах станет около 3 см! Для этого с воздушного отсека выньте фильтры и плотно закройте отверстия резиновой заглушкой. Откройте заглушку чернильного отсека, установите воронку, аккуратно залейте чернила необходимого цвета, предварительно взболтав их. При необходимости повторите процедуру для остальных цветов. Выньте воронку для заправки, закройте чернильный отсек заглушкой, после чего откройте воздушный отсек и установите фильтр обратно. Воздушный отсек должен быть пустым.

    Специальные предложения

    Инструкция по установке СНПЧ для принтера EPSON (T1281- T1284) ProfiLine - Компания Профилайн

    Инструкция по установке СНПЧ для принтера EPSON T1281- T1284

    Пожалуйста, внимательно ознакомьтесь с инструкцией перед установкой СНПЧ. Данная СНПЧ совместима с принтерами:
    EPSON ME32/320/330, EPSON Stylus S22/SX125/BX305F/T12/T22/N11/TX120/TX129/T25/TX123/TX125

    • Система непрерывной подачи чернил - 1 набор
    • Двусторонняя клейкая лента – 2 шт. держатель – 1шт.

    2. Проверка содержимого упаковки:

    • Вскройте упаковку и проверьте наличие всех аксессуаров, описанных выше.
    • Удостоверьтесь в целостности СНПЧ, нет ли утечки чернил.
    • Проверьте, находиться ли принтер в нормальном рабочем состоянии.
    • Выполните тест дюз, чтобы убедиться, что печатающая головка в хорошем состоянии.

    II. Установка
    Шаг 1. Удалите пластиковые заглушки как показано на рис. 1 и 2.

    Рис. 1 Рис. 2
    Шаг 2. Вывод печатающей головки в положение замены картриджей
    Для этого нужно нажать на компьютере: меню ПУСК – Настройка – Принтеры и факсы. Далее на нужном нам принтере (МФУ) нажимаем правую кнопку мыши и выбираем – Настройки печати – вкладка Сервис – Замена картриджей (рис 3).
    Соглашаемся со всем, что появляется на мониторе. Ждем, когда печатающая головка выедет в положение замены картриджей и остановится (рис. 4). После этого необходимо вынуть шнур питания из принтера.

    Шаг 3. Демонтаж крышки каретки

    • Откройте крышку каретки под определенным углом (около 60) и вставьте отвертку (см. рис 5). Затем, вращая отвертку по часовой стрелке, откройте крышку каретки.
    • Крышку каретки следует открывать так, как показано на рис. 6.
      (Прим: Вы можете делать это несколько раз (пытаться открыть крышку каретки), так как данная процедура может быть нелегкой).

    Шаг 4. Установка СНПЧ
    А. Метод установки СНПЧ для принтеров серии ME32/ T12/T22/N11 /T25/S22/BX305F
    1. Вставьте конец провода батареи в контакт чипа, непосредственно на электроды (см. рис 7 и 8). (Обратите внимание на направление установки – рис 7).
    2. Вставьте картриджи в каретку один за другим. Если Вы услышите характерный «щелчок», значит картриджи установлены корректно, как показано на рис 9. Установка СНПЧ завершена, рис 10.

    В. Метод установки СНПЧ для принтеров серии ME320/330/TX120/TX129/TX123/TX125/SX125
    1. Необходимо «вывести» каретку в положение замены картриджей. В данном случае Вы можете сделать это руками. Затем выньте поочередно все оригинальные картриджи. См. рис. 11 и 12.


    3. Вставьте картриджи СНПЧ на место картриджей в принтере (См. рис. 15). Данный пункт очень важен!
    Пожалуйста, внимательно прочтите инструкцию перед установкой картриджей СНПЧ.

    4. Нажмите на каждый картридж, чтобы убедиться в корректной установке картриджей (см. рис 17). Затем установите батарею в слот батареи. Вставьте конец провода батареи в контакт чипа, непосредственно на электроды. Установка завершена (рис 18). Внимание! Никогда не трогайте чип руками.
    Примечание: После завершения всех шагов, описанных выше,
    - выполните шаг 5. если ваш принтер серии ME32/ T12/T22/N11 /T25/S22;
    - если ваш принтер ВХ305F, выполните шаг 6 ,
    - если ваш принтер серии ME320/330/TX120/TX129/TX123/TX125/SX125, следуйте шагу 7 .


    Шаг 5. Метод установки СНПЧ серии ME32/ T12/T22/N11 /T25/S22
    1. Прикрепите шлейф к принтеру с помощью двух держателей, см. рис 19/20. Выпрямите шлейф и закройте крышку принтера. Картриджи СНПЧ установлены, см. рис 21.
    Внимание! Поместите емкости с чернилами на одном уровне с принтером.


    2. Подключите к принтеру шнур питания и закройте крышку принтера. Если световой индикатор наличия чернил загорелся (рис 22), нажмите на соответствующую кнопку (кнопка над световым индикатором наличия чернил) дважды. После этого каретка займет положение замены картриджей. Нажмите на кнопку, как на рис. 23 и 24, один-два раза, затем снова на клавишу над световым индикатором наличия чернил. Если световой индикатор наличия чернил не загорелся, картридж может работать нормально (рис 25).


    Шаг 6. Метод установки СНПЧ для BX305F
    1. Прикрепите шлейф к принтеру с помощью двух держателей (рис 26). Выпрямите шлейф и закройте крышку принтера. Картриджи СНПЧ установлены, см. рис. 27
    Внимание! Поместите емкости с чернилами на одном уровне с принтером.


    Шаг 7. Метод установки СНПЧ принтеров серии ME320/330/TX120/TX129/TX123/TX125/SX125
    1. Необходимо «вывести» каретку в положение замены картриджей. В данном случае Вы можете сделать это руками. Затем выньте поочередно все оригинальные картриджи. См. рис. 28 и 29.
    2. Подключите к принтеру шнур питания и закройте крышку принтера. Если световой индикатор наличия чернил загорелся (рис 30), нажмите на соответствующую кнопку (кнопка над световым индикатором наличия чернил) дважды. После этого каретка займет положение замены картриджей. Нажмите на кнопку, как на рис. 31, один-два раза, затем снова на клавишу над световым индикатором наличия чернил. Если световой индикатор наличия чернил не загорелся, картридж может работать нормально (рис 32).
    3. Если монитор выводит сообщение, как на рис 38, во время нажатия кнопки уровня чернил, значит чипы
    обнулились.
    После установки СНПЧ, включите питание принтера и запустите тест проверки дюз (сопел).
    Если результат теста удовлетворительный, принтер готов к работе. В ином случае смотрите раздел «Часто задаваемые вопросы».
    III. Обнуление чипов
    А. Метод обнуления чипов для модели BX305F
    1. Если во время печати мигает кнопка уровня чернил (рис 34), и монитор выводит сообщение о необходимости замены картриджей (рис 35), перейдите к следующему пункту.


    2. Нажмите на кнопку уровня чернил и подождите, пока каретка не сдвинется вправо (рис 36), затем нажмите белую кнопку 1-2 раза (рис 37).
    3. Если монитор выводит сообщение, как на рис 38, во время нажатия кнопки уровня чернил, значит чипы обнулились.


    В. Метод обнуления чипов для принтеров серии ME32/ T12/T22/N11 /T25/S22/ ME320/330/TX120/TX129/TX123/TX125/SX125
    1. Если во время печати мигает кнопка уровня чернил (рис 39), и монитор выводит сообщение о необходимости замены картриджей (рис 40), перейдите к следующему пункту.


    2. Нажмите на кнопку уровня чернил несколько раз и подождите, пока каретка не сдвинется вправо (рис 41), затем нажмите белую кнопку 1-2 раза (рис 42).


    3. Если монитор выводит сообщение, как на рис 43, во время нажатия кнопки уровня чернил, значит чипы обнулились.

    Инструкции и Видео

    <object classid="clsid:D27CDB6E-AE6D-11cf-96B8-444553540000" codebase="http://download.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=7,0,19,0" width="728" height="90" title=""> <param name="movie" value="files/test220414103.swf" /> <param name="quality" value="high" /> <param name="wmode" value="opaque" /> <embed src="http://www.icc-pro.biz/files/test220414103.swf" quality="high" pluginspage="http://www.macromedia.com/go/getflashplayer" type="application/x-shockwave-flash" width="728" height="90" wmode="opaque"></embed> </object>

    Инструкции и Видео

    Установка ICC - профиля. Посмотреть видео здесь .

    Печать c ICC - профилем из просмотрщика Windows 7 и Vista. Посмотреть видео здесь .

    Смена ICC-профиля с одного на другой. Посмотреть видео здесь .

    Использование СНПЧ. Здесь Вы можете скачать инструкции по использованию СНПЧ INKSYSTEM на принтеры Epson, Canon, HP и Brother: инструкция по использованию СНПЧ INKSYSTEM :

    Заправка СНПЧ. Здесь Вы можете скачать инструкции по заправке СНПЧ INKSYSTEM на принтеры Epson, Canon, HP и Brother инструкция по заправке чернил в СНПЧ INKSYSTEM.

    Здесь Вы можете скачать инструкции по работе с индикаторами и кнопками принтеров Epson можно здесь и здесь

    Установка СНПЧ. Здесь Вы можете скачать инструкции для установки СНПЧ INKSYSTEM на принтера Epson, Canon, HP и Brother:

    Скачать инструкцию по установке СНПЧ на принтер Epson R270/R290/R390/R295 можно здесь

    Скачать инструкцию по установке СНПЧ на принтер Epson 1390/1410 можно здесь

    Скачать инструкцию по установке СНПЧ на принтер Epson CX7300/CX8300/CX3900/CX4900/CX5900 можно здесь

    Скачать инструкцию по установке СНПЧ на принтер Epson C91/C79/T26 можно здесь

    В отличие от большинства других производителей, установка СНПЧ INKSYSTEM не меняет конструкцию принтера, в этом Вы можете легко убедиться, просмотрев этот видео ролик

    Скачать инструкцию по установке СНПЧ на принтер Epson C110 можно здесь


    Скачать инструкцию по установке СНПЧ на принтер Epson CX4300 можно здесь


    Скачать инструкцию по установке СНПЧ на принтер Epson RX700 можно здесь


    Скачать инструкцию по установке СНПЧ на принтер Epson IP4300 можно здесь

    Инструкция по установке/заправке перезаправляемых картриджей для принтеров и МФУ Epson здесь

    Инструкция по установке/заправке перезаправляемых картриджей для принтеров и МФУ Canon здесь

    Инструкция по установке/заправке перезаправляемых картриджей для принтеров и МФУ Hewlett Packard (HP) здесь

    Просмотреть видеоролик по установке СНПЧ на принтер Epson R295 можно здесь

    Просмотреть видеоролик по установке СНПЧ на принтер Epson RX615 можно здесь

    Просмотреть видеоролик по установке СНПЧ на принтер Epson TX400 можно здесь

    Один из крупнейших производителей печатного оборудования — компания Epson — инициировала исследование, результаты которого указывают на более чем половинные потери в чернилах на каждом «отработанном» картридже.

    Качество печати струйного принтера лишь немногим уступает качеству печати лазерных принтеров, при этом финансовые затраты аналогичны затратам при покупке матричного принтера.

    Как продлить срок эксплуатации струйного принтера? Для того, чтобы понять важность этого правила обращения со струйным принтером, нужно знать принцип его работы.


    Отличный вариант в соотношении цены и качества! Отдельное СПАСИБО, настоящим Профессионалам из отдела тех.поддержки в СПБ!
    \"ООО\" ТоргхолодТеплопром,Санкт-Петербург 14/04/2011, 01:46

    © ТМ ”INKSYSTEM”.
    Все права защищены.
    +7 (495) 648-54-30
    +7 (812) 925-87-14
    +38 (044) 362-79-98
    icc@inksystem.biz

    Расходка - Екатеринбург


    Благодарим за покупку продукта компании RDM Privision.
    Перед установкой и эксплуатацией данной системы, пожалуйста, внимательно прочтите данное руководство.


    • Прежде чем приступить непосредственно к установке системы экономичной печати RDM-Kit, советуем Вам проверить комплектацию и целостность системы. Убедитесь в отсутствии механических повреждений, так как системы принимаются к замене (при механических повреждениях) только в неиспользованном виде.


    • В системе RDM используются чернила, поэтому рекомендуем проводить заправку и установку системы RDM, соблюдая элементарные меры предосторожности. Перед установкой системы подготовьте рабочее пространство, разовые перчатки – будьте внимательны и аккуратны, во избежание попадания чернил на предметы одежды и элементы интерьера.


    • Во избежание засорения печатающей головки, настоятельно рекомендуем не использовать чернила, не предназначенные для заправки данной модели принтера. Не используйте чернила сомнительного качества. Приобретайте чернила только в специализированных магазинах компании RDM-Privision или в магазинах-дилерах.


    • Настоятельно советуем изучить все рекомендации, прописанные в данной инструкции. Неверные действия по установке или дозаправке могут вывести принтер или систему RDM из рабочего состояния. Неправильная эксплуатация (например, попадание влаги на контакты чипа) грозит тем, что у картриджа могут перегореть контакты чипа. К сожалению, в этом случае мы не сможем принять Вашу систему на гарантийный ремонт.


    • Устанавливайте емкости для чернил только на ровной поверхности и в горизонтальном положении. Не размещайте емкости в местах с резкими перепадами температур. Система RDM предназначена для эксплуатации в помещениях с нормальной влажностью при температуре от 10 до 35 градусов Цельсия.


    • После установки системы RDM, оригинальные картриджи Вашего принтера должны быть сохранены. Они могут понадобиться Вам для тестовых процедур или в иных случаях. За дополнительной информацией обращайтесь в сервис центр компании RDM Privision или в дилерский сервис Вашего города.


    Общая информация
    Система RDM (система непрерывной подачи чернил) - это комплект для модернизации струйных принтеров, позволяющий использовать для печати альтернативные расходные материалы (чернила). При этом снижение себестоимости печати составляет – 20 и более раз!
    Система RDM не вносит конструктивных изменений в принтер, не ухудшает его работу и может быть легко демонтирована при необходимости.


    Отличительные преимущества
    В отличие от картриджей, где количество чернил ограничено его емкостью (в среднем 15 мл.) - в системах RDM предусмотрены внешние емкости для чернил, значительно большего объема (от 70 мл.). Емкости выполнены из прозрачного материала, имеют удобные заливные отверстия для их заправки и соединены с картриджами эластичным шлейфом для подачи чернил.
    Данная технологическая цепочка позволяет существенно увеличить объемы печати, а главное, дает возможность применять альтернативные чернила, продающиеся в фасовках от 100 до 1000 мл. Немаловажным преимуществом данной системы является относительно невысокая цена, по отношению к стоимости комплекта оригинальных картриджей.


    Система подачи чернил – принцип работы.
    Во время печати, в картриджах возникает пониженное давление, благодаря чему происходит засасывание чернил из внешних емкостей в картриджи по эластичному шлейфу. Таким образом, реализуется система непрерывной подачи чернил в печатающую головку принтера. Вам необходимо лишь контролировать уровень чернил в емкости и изредка подливать их по мере необходимости, что можно делать даже во время печати.


    Комплектация системы RDM
    Компания RDM предлагает вам следующие варианты комплектации СНПЧ:

    1. Емкости для чернил
    2. Картриджи
    3. Самообнуляющиеся чипы.
    4. Эластичный шлейф
    5. Набор для крепления шлейфа
    6. Шприцы для заправки чернил
    7. Воздушные фильтры
    8. Инструкция

    2. СНПЧ с применением оригинального

    1. Емкости для чернил
    2. Картриджи
    3. Планка под оригинальный картридж.
    4. Эластичный шлейф
    5. Набор для крепления шлейфа
    6. Шприцы для заправки чернил
    7. Воздушные фильтры
    8. Инструкция


    Отличительной особенностью данного решения является применение в СНПЧ оригинального картриджа EPSON (в комплект СНПЧ не входит). Оригинальный картридж крепится на специальной планке-держателе, установленной на комплекте картриджей СНПЧ. Оригинальный картридж, а точнее оригинальный чип, отвечает за совместимость предлагаемой СНПЧ с принтером.
    Особенно мы хотели бы отметить, что предлагаемый комплект СНПЧ совместим со всеми принтерами (R270, С79 и совместимых с ними), и выпущенными в ближайшем будущем, вне зависимости от модернизаций производителя.

    3. СНПЧ с применением оригинального картриджа, и системой «Combo»
    (принудительный сброс уровня чернил в картриджах).
    1. Емкости для чернил
    2. Картриджи
    3. Планка под оригинальный картридж.
    4. Планка чипов с кнопкой сброса*
    5. Эластичный шлейф
    6. Набор для крепления шлейфа
    7. Шприцы для заправки чернил
    8. Воздушные фильтры
    9. Инструкция

    1- кнопка обнуления чипов;

    /без оригинального картриджа

    На фотографии. 1- кнопка обнуления чипов


    * Данная система поставляется в двух вариантах комплектации: 1. С кнопкой сброса, 2. С кнопкой сброса и переключателем. (подробнее см. в разделе установка системы).

    Для новых принтеров Epson C110, C91, C79, R270, R290 (и совместимых с ними), разработаны электронные блоки (New Combo Chips), представляющие собой пластиковое крепление чипов с вмонтированной кнопкой сброса, имитирующей вынимание картриджей. Эта кнопка позволяет в любой момент сбросить значения уровней чернил на 100%. Вынимать картриджи не нужно.
    А также, новые чипы с принудительным сбросом дают возможность автономного использования (без оригинального картриджа). Переключатель на плате чипов расположен чуть ниже кнопки сброса, с помощью которого вы можете выбрать удобный
    для вас вариант (с оригинальным картриджем или без него).


    Новая конструкция является модификацией систем с использованием оригинального картриджа.
    Все системы экономичной печати RDM-kit полностью укомплектованы, поставляются готовыми к установке и эксплуатации.
    Чернила для системы экономичной печати RDM поставляются отдельно во флаконах емкостью 100 и 500 мл (в комплект не входят).
    Используя чернила RDM, мы гарантируем Вам качественный результат и надёжность работы Вашего принтера.

    Комплектация СНПЧ воздушными фильтрами осуществляется индивидуально, в зависимости от места применения системы.

    Воздушные фильтры предназначены для обеспечения фильтрации воздуха в условиях повышенной концентрации пыли, взвеси различных мелких частиц грязи (производственные помещения, склады, улица).
    В обычных условиях (офис, дом, фото студия) воздушные фильтры не устанавливаются. Фильтрация происходит за счет встроенных
    фильтров в картриджах системы и в печатающей головке принтера.


    Прежде чем приступить к установке системы, настоятельно рекомендуем Вам проверить комплектацию и целостность Системы; убедитесь в отсутствии механических повреждений, т.к. системы принимаются к замене (при механических повреждениях) – только в
    неиспользованном виде!


    Внимание: не прикасайтесь к чипам пальцами так как статическое электричество может вывести их из строя (принтер не «увидит картридж»).


    В Системе экономичной печати RDM предусмотрены внешние емкости для чернил в количестве, равном количеству цветов чернил в
    принтере.


    ВНИМАНИЕ: Вам необходимо уточнить порядок расположения цветов в принтере и, если необходимо, переставить картриджи в этом порядке и поменять заглушки на емкостях. И только после этого заливать чернила в нужном порядке.


    ВНИМАНИЕ: если ранее Вы использовали низкокачественные расходные материалы сомнительного качества, перед установкой системы на принтер, рекомендуем воспользоваться промывочной жидкостью.


    Если Вы использовали оригинальные расходные материалы или материалы RDM – в промывке нет необходимости, и мы гарантируем Вам качественный результат. Предлагаемые нами чернила полностью совместимы с оригинальными чернилами и поэтому при установке системы Вам не придется прибегать к промывке печатающей головки.


    В системе RDM-Kit предусмотрены внешние емкости для чернил в количестве равном количеству цветов чернил в принтере. Каждая емкость для чернил состоит из двух отверстий: малого и большого. Емкости имеют структуру, обеспечивающую стабилизацию давления в системе, что необходимо для стабильной работы принтера.


    В рабочем положении (при печати):
    1. пробка большого отверстия должна быть закрыта;
    2. пробка малого отверстия – открыта (в нее может быть вставлен воздушный фильтр);

    Стартовая заправка емкостей:
    1. закройте все малые отверстия пробками;
    2. откройте все большие отверстия;
    3. залейте чернила соответствующих цветов в большие заливные отверстия емкостей, используя для удобства, маленькие воронки или шприцы;
    4. закройте все пробки на больших отверстиях;
    5. откройте маленькие отверстия и установите на них воздушные фильтры;
    6. можете приступать к следующему этапу установки!

    Системы RDM-Kit, поставляются в не заправленном виде. Поэтому при первой установке системы, после того как Вы заправили емкости чернилами, необходимо произвести ее «прокачку»: заполнить шлейф и картриджи чернилами. Для прокачки системы в комплекте предусмотрены шприцы.
    Перед прокачкой системы убедитесь, в том, что малые отверстия емкостей с чернилами открыты! Большие отверстия должны быть
    закрыты.


    Процесс прокачки:
    1. Заправьте емкости чернилами, как описано в разделе № 3 данной инструкции;
    2. Убедитесь, что маленькие отверстия емкостей открыты;
    3. Расположите картриджи системы на одной плоскости с емкостями;

    Фото 1. Носик шприца с засечкой

    Фото 2. Картридж основным клапаном вверх


    Существуют два вида картриджей. Разница заключается в количестве клапанов для прокачки и подаче чернил. Если у Вас картриджи с
    одним клапаном, то необходимо провести следующую процедуру:
    1. клапана картриджей защищены прозрачной пленкой. Аккуратно проткните носиком шприца пленку, стараясь не повредить резиновый клапан. Винтовыми движениями вставьте носик шприца (без иглы) в нижний клапан картриджа (на всю длину носика, до упора).
    Следите за тем, чтобы целлофан не попадал в резиновый клапан;
    2. Держа картридж вверх клапаном, медленно потяните поршень шприца, вытягивая тем самым воздух из системы.

    Фото 4. Тянем поршень шприца вверх


    Если у Вас картриджи с дополнительным клапаном (см. фото 4.), то прокачка системы ведётся через него – просто снимите с него заглушку:
    1. винтовыми движениями вставьте носик шприца (без иглы) в клапан картриджа
    2. держа картридж вверх клапаном, медленно потяните поршень шприца, вытягивая тем самым воздух из системы

    Фото 5. Дополнительный клапан для прокачки


    Примечание: Если, вытягивая поршень шприца, происходит «разряжение» - поршень стремится вернуться обратно, либо поршень тянется с большим трудом – проделайте следующее: отклоните шприц от ровной оси (т.е. шприц должен входить в картридж немного под углом) и вытягивайте поршень в таком положении, либо сделайте на конце носика шприца маленькие засечки. Все это позволит лучше «открыть» клапан и упростить процесс прокачки;


    1. Вытягивая поршень (откачивая воздух), Вы увидите, как чернила начнут заполнять картридж;
    2. Сначала в шприц будет поступать только воздух, потом чернила вместе с воздухом, а в самом конце – только чернила;


    Таким образом, прокачиваем систему до полного заполнения картриджа чернилами.
    Если одного объема шприца не хватило для полной прокачки, вытащите его из клапана картриджа, верните поршень в исходное положение и повторите процесс прокачки. Чернила попадающие в шприц можно слить в бутылку с чернилами для дальнейшего использования. Проделайте данные операции для всех цветов. О правильной прокачке свидетельствует полное заполнение шлейфа и картриджей чернилами.
    * Допускается небольшое количество оставшегося воздуха в картриджах (до 10-15 %).


    ВНИМАНИЕ:
    1. Используйте отдельный шприц для каждого цвета, либо тщательно промывайте шприц водой перед использованием с другим цветом чернил!
    2. Если в процессе прокачки воздух легко откачивается из картриджа, но поступление чернил не происходит – это свидетельствует о нарушении герметичности системы. В данном случае проверьте все соединения шлейфа и уплотнители, а также сам шлейф и картриджи на наличие проколов \ дефектов.
    3. Боковые стенки картриджей состоят из тонкого материала, поэтому будьте внимательны, чтобы не проткнуть их острым предметом!
    4. Клапан картриджей представляет собой подпружиненную резиновую мембрану. В свободном положении – клапан закрыт, и чернила из картриджа не вытекают. Клапан открывается при насаживании на иглу печатающей головки или на носик шприца (как при прокачке).
    5. Если после прокачки клапан не закрылся и из него сильно сочатся чернила – вставьте носик шприца в клапан и поправьте резиновую мембрану; Данная ситуация не критична, т.к. клапан в любом случае должен быть в открытом положении на печатающей головке.

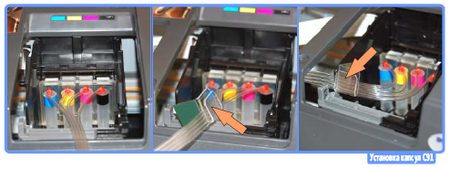

    Установка картриджей на моделях СНПЧ со специальными чипами.


    После того как система заправлена и прокачена, необходимо установить картриджи системы на принтер вместо оригинальных картриджей.

    Поставьте печатающую головку в положение «замена картриджей» нажав соответствующую вашей модели принтера кнопку (обычно
    обозначенную символом «капля»). Отключите питание принтера – выдернув шнур из розетки; (это необходимо для того, чтобы обездвижить принтер и дать Вам время для установки новых картриджей и прокладки шлейфа). У моделей с раздельными картриджами необходимо снять прижимную крышку картриджей на печатающей головке, т.к. крепление шлейфа будет мешать ее закрытию. Для этого необходимо взять маленькую отвертку и поддеть ей крепление крышки, как показано на рисунке. С вынутым креплением, крышка свободно вынимается.

    Это никак не отразится на работе принтера, т.к. картриджи имеют собственные защелки и прочно крепятся на печатающей головке.
    Установите картриджи системы на штатные места, аналогично оригинальным;
    Не включая питания принтера – приступите к креплению чернильного шлейфа;

    ВНИМАНИЕ:
    * не выбрасывайте оставшиеся оригинальные картриджи, они могут пригодиться Вам.
    ** не оставляйте печатающую головку надолго без картриджей, т.к. это может привести к попаданию воздуха внутрь печатающей головки и сильному засыханию дюз;

    Установка картриджей на моделях СНПЧ с применением оригинального картриджа.
    Отличительной особенностью данной системы СНПЧ является применение оригинального картриджа EPSON (цвет картриджа значения не имеет, картридж должен быть использован но не до конца), Вам необходимо лишь установить его на специальную планку-держатель в горизонтальном положении, так как это показано на фотографии. Все остальные действия по заправке и установке данной СНПЧ, ничем не отличаются от обычных систем. Следуйте указаниям в прилагаемой инструкции.

    Контакты на планке-держателе должны соприкасаться с контактами чипов на картридже.

    Установка картриджей на моделях СНПЧ с применением оригинального картриджа, и системой «Combo» (принудительный сброс уровня чернил в картриджах).
    Установка картриджей системы «Combo» производится аналогично установке системы с применением оригинальных картриджей.

    Система «Combo» поставляется в двух вариантах комплектации:
    Вариант 1. С одной кнопкой обнуления чипов.
    Вариант 2.С кнопкой обнуления чипов и переключателем режимов (с оригинальным картриджем и без него).

    Схема работы новых чипов Вариант 1.
    1. Во время печати кнопка обнуления чипов находится во включенном состоянии (нажата).
    2. Повторное нажатие кнопки обнуления чипов имитирует вынимание картриджей из каретки.
    3. Для возобновления печати с восстановленным уровнем чернил нажмите кнопку принудительного обнуления еще раз.

    При необходимости заменить какой либо картридж, вам необходимо:
    1. нажать на принтере кнопку замены картриджа (капля) каретка с картриджами займет положение замены картриджей.
    2. нажать кнопку сброса, для имитации вынимания картриджей и включить ее снова.

    Произойдет сброс значения уровня чернил и каретка займет свое первоначальное положение. Уровень чернил восстановлен.
    1- кнопка обнуления чипов

    Схема работы новых чипов Вариант 2.

    1. При необходимости заменить какой-либо картридж нужно нажать кнопку обнуления чипов. Каретка с картриджами займет положение замены картриджей.
    2. Нажмите кнопку обнуления чипов, и удерживайте ее в нажатом состоянии 3 секунды.

    Уровень чернил восстановлен.

    Переключатель на планке с чипами позволяет использовать систему, как с оригинальным картриджем, так и без него. Переключатель находится под кнопкой обнуления чипов.
    Если переключатель опущен вниз, то вы можете использовать систему без оригинального картриджа.
    Если переключатель поднят вверх, то вы можете использовать оригинальный картридж, который вложен в коробку с принтером (при покупке).

    Необходимость использования оригинального картриджа зависит от прошивки принтера.

    6. Крепление чернильного шлейфа.

    Прежде чем приступить к процессу крепления шлейфа – необходимо четко понять принцип его движения во время работы принтера, а также уяснить основные принципы крепления:
    Правило 1: Длины шлейфа должно хватать для свободного движения печатающей головки из крайне правого – в крайнее левое положение;
    Правило 2: Шлейф может перегибаться и задевать корпус принтера при движении печатающей головки, но при этом шлейф не должен
    заедать между подвижными и неподвижными частями принтера!

    Прежде чем окончательно установить крепление шлейфа, проверьте соблюдение Правила 1 и 2, вручную аккуратно подвигав печатающую головку из стороны в сторону! (на некоторых моделях это невозможно).

    После того как вы выполнили первые 2 правила, закрепите шлейф креплениями из набора СНПЧ RDM.

    Перед запуском системы убедитесь, в том, что маленькие отверстия емкостей с чернилами открыты!
    После того как Вы произвели все этапы установки, включите принтер и, воспользовавшись его драйвером, сделайте 2-3 прочистки дюз, после чего распечатайте тест дюз и убедитесь, что все дюзы печатают нормально. Если часть дюз не печатает, оставьте принтер на 2-3 часа и повторите операцию (за это время выйдет воздух, который мог попасть в печатающую головку при установке, а также стабилизируется давление внутри системы).

    ВНИМАНИЕ: Если многократная прочистка дюз течение 2 дней не помогла, то настоятельно рекомендуем обратится в техническую Службу RDM, во избежание нестабильной работы печатающей головки принтера.
    Если принтер не распознает, какой либо из картриджей – убедитесь, что картридж плотно защелкнут на штатном месте. В обратном случае, нажмите на кнопку замена картриджа, вытащите и поставьте обратно картриджи, включите и выключите, принтер (самообнуляющиеся чипы могут сработать не с первого раза).

    9. Обнуление чипов, сброс уровня чернил.

    1. Автоматическое обнуление:
    а) Кнопка замены картриджей (капля) на принтере начинает мигать, тем самым, показывает, что чернила в каком-либо картридже
    закончились (виртуально).
    б) Нажмите на кнопку замены картриджей (капля).
    в) Каретка с картриджами выезжает и останавливается напротив картриджа, который необходимо заменить.
    г) Нажмите кнопку замены картриджа еще раз, каретка с картриджами выезжает в положение замены картриджа. Нажмите кнопку
    замены (капля) еще раз и принтер начнет опознание картриджа и прочистку.

    2. Обнуление чипов с выниманием картриджей:
    а) Кнопка замены картриджей (капля) на принтере начинает мигать, тем самым, показывает что чернила в каком-либо картридже
    закончились.
    б) Нажмите на кнопку замены картриджей (капля).
    в) Каретка с картриджами выезжает и останавливается напротив картриджа, который необходимо заменить.
    г) Нажмите кнопку замены картриджа еще раз, каретка с картриджами выезжает в положение замены картриджа. Выньте все
    картриджи из каретки, на 3-4 сек. И вставьте их обратно. Нажмите кнопку замены (капля) еще раз и принтер начнет опознание
    картриджа и прочистку.

    3. Обнуление чипов на системах типа «Combo» с одной кнопкой обнуления, с кнопкой обнуления и переключателем смотрите в
    пункте № 5 «Установка картриджей»

    10. Правила эксплуатации Системы RDM-Kit.

    Принтеры Epson характеризуются большой долговечностью и большим ресурсом печатающей головки и механики принтера. Поэтому при аккуратном использовании – принтер и система RDM прослужат Вам не один год! Мы настоятельно рекомендуем Вам печатать минимум по 1 странице раз в 2 дня. Принтер, печатающий по 1 странице в день, прослужит намного дольше, чем принтер, печатающий по 1 странице в месяц.

    1. Нельзя поднимать емкости для чернил выше уровня картриджей (печатающей головки), т.к. чернила начнут самостоятельно (под
    действием избыточного давления) протекать в принтер и Вы зальете печатающую головку принтера и электронные схемы.
    2. Не используйте чернила сомнительного качества. Покупайте чернила только в проверенных местах продаж. При использовании чернил RDM – мы гарантируем Вам качественный результат и надёжность работы Вашего принтера.
    3. Благодаря использованию в наших системах современных авто-чипов, Вам не придется больше заботиться о виртуальном уровне чернил, который показывает драйвер. Чипы автоматически обнуляются при очередном выключении принтера, если показания драйвера говорят, что какого то из цветов осталось очень мало. При этом чипы не дают принтеру лишних прочисток (а только когда это надо) и экономят Ваши чернила!

    11. Часто задаваемые вопросы и ответы.

    При установке системы не происходит никаких механических изменений и повреждений принтера. Эта операция
    сопоставима с заменой картриджей, единственное отличие – то, что необходимо закрепить эластичный шлейф на корпусе принтера с помощью крепежа и липкой ленты.

    • Не ухудшится ли качество печати после установки системы?

    Нет. Система ни как не повлияет на качество печати.

    Качество печати зависит только от качества бумаги и чернил, которые Вы используете.
    Используя чернила RDM – мы гарантируем Вам получение качественного результата и долговечность вашего принтера!

    • Какие чернила можно использовать в системе экономичной печати?

    Вы можете использовать чернила любых марок, однако мы рекомендуем использовать чернила RDM, они наиболее близки по свойствам к оригинальным чернилам, дают качественный результат и обеспечивают полную работоспособность системы.

    В этом случае мы предоставляем полную гарантию на нашу продукцию. В противном случае, используя чернила других марок в нашей системе, Вы полностью берете ответственность на себя (так как от качества чернил зависит работоспособность системы, а главное – надежность работы печатающей головки).

    • Как правильно расположить емкости с чернилами относительно принтера?

    1. Емкости с чернилами должны располагаться на одном уровне с принтером.

    2. Если емкость с чернилами установлена выше принтера, то есть опасность, что чернила под избыточным давлением самотеком перетекут через печатающую головку в принтер. На утро вы можете обнаружить под принтером лужу чернил, либо произойдёт смешивание чернил в картриджах.
    3. Если емкость с чернилами установлена ниже принтера, то возможно засасывание воздуха через дюзы. В связи с чем, система рассчитана на то, чтобы стоять на одном уровне с принтером.

    • Принтер не «видит» картридж (не определяется чип):

    1. плохой контакт чипа с контактами печатающей головки – убедитесь, что картридж вставлен правильно и плотно защелкнут;
    2. В некоторых случаях причиной плохого контакта чипа с контактами печатающей головки может быть слишком выступающий крепежный элемент, который крепит чип к картриджу. В этом случае вы можете немного срезать его.
    3. принтер не распознал новые чипы с первого раза – вытащите и вставьте картриджи обратно, выключите и включите принтер;
    4. испачканы контакты чипов – протрите контакты картриджей сухой салфеткой при выключенном принтере;
    5. протрите контакты чипов спиртом или одеколоном;

    • Полосение (полосы на распечатках)

    Основная причина этой проблемы – засыхание дюз печатающей головки, обусловленное длительным простоем принтера без работы или использованием низкокачественных чернил.

    Рекомендуемые процедуры:
    1. Убедитесь, что емкости с чернилами стоят на одном уровне с принтером.
    2. Возможно, забыли открыть пробки на емкостях с чернилами
    3. Возможно, в печатающую головку или систему попал воздух (прокачайте систему)
    4. Воспользуйтесь драйвером для штатной прочистки дюз, сделайте 2-3 прочистки, пустите на печать 5-10 цветных страниц. При этом необходимо тестировать качество печати, если качество улучшается, то печатайте до тех пор, пока не восстановятся все дюзы (делайте перерывы на 20-30 минут после каждых 20-30 страниц).
    5. Если предыдущий вариант не помогает (нет положительной динамики), воспользуйтесь специальной жидкостью RDM для очистки засохших дюз;
    6. Если качество печати не улучшается – обратитесь в сервис центр за дополнительной консультацией.

    • Не печатает один или несколько цветов:

    1. неправильная заправка и эксплуатация емкостей – см. раздел №2 данной инструкции;
    2. пережат чернильный шлейф – найдите место пережима и устраните его;
    3. система плохо или не правильно прокачена, вследствие чего в картриджах много воздуха – произведите повторную прокачку картриджа нужного цвета, убедитесь, что при вытягивании шприцом из клапана картриджа идут только чернила (без воздуха);
    4. если предыдущие пункты не помогают – установите оригинальные картриджи, и убедитесь, что с ними принтер печатает. Если и с оригинальными картриджами печать не улучшилась – воспользуйтесь рекомендациями по очистке печатающей головки (дюз), описанными в предыдущем пункте;
    5. если все приведенные выше решения не привели к положительному результату – обратитесь в сервисный центр (возможен сбой в работе самого принтера);

    • Меня не устраивает цветопередача. От чего зависит правильная цветопередача?

    Цветопередача зависит от многих факторов:
    1. Тип бумаги
    2. Тип чернил
    3. Программа, из которой ведётся печать
    4. Версия драйвера Вашего принтера
    5. Внешние факторы (влажность, температура)

    На одном и том же типе бумаги (можно взять простую офисную бумагу) сделайте распечатку тестовой страницы (тестовую страницу Вы можете взять на сайте компании RDM-Privision или используйте любую свою фотографию) в разных программах (Adobe Photoshop, ACDSee и т.п.). Разные программы по-разному взаимодействуют с драйвером принтера и встроенным в них профилем, соответственно цветопередача из разных программ для одного и того же типа бумаги и чернил будет отличаться.

    Если цветопередача Вас не устраивает, то попробуйте следующие методы:
    1. Распечатайте тест- страницу из другой программы
    2. Распечатайте на другом типе бумаги
    3. Настройте в меню печати тип бумаги (глянцевая, матовая и т.п.)

    Помимо этого, Вы можете использовать профили (файл для чернил под конкретный тип принтера, под конкретный тип бумаги), но стоит помнить, что универсальные профили не всегда подходят.

    • В эластичном шлейфе воздушные пузырьки

    Наличие воздуха в шлейфе допустимо, если оно не превышает 15 см. если данная норма превышена, то необходимо провести прокачку системы (см. пункт 3 данной инструкции).Чтобы избежать попадания воздуха в систему и эластичный шлейф, рекомендуем следить за уровнем чернил в емкостях и вовремя проводите дозаправку!

    • Заедает эластичный шлейф

    1. Проверьте, правильно ли Вы установили крепления для шлейфа

    2. Прочтите инструкцию по первоначальной установке системы
    3. Установите шлейф таким образом, чтобы он не мешал движению печатающей головки

    • Принтер долгое время простаивал без работы. Как быстро засыхают чернила?

    Мы рекомендуем использовать принтер с водными чернилами не реже 1 раза в неделю, и с пигментными чернилами – не менее 2 раз в неделю. Это позволит печатающей головке находиться постоянно в рабочем режиме, что само по себе продлевает и срок службы принтера.Если же принтер не использовался долгое время, и некоторые дюзы засохли, необходимо провести следующие процедуры:
    Рекомендуем провести 2-3 прочистки дюз, дать принтеру отстояться 10-20 минут и продолжить печать.
    Если и данные процедуры не помогли, обратитесь в сервис центр компании RDM-Privision или к дилеру в Вашем городе. Как показывает практика, 99 % засохших головок восстанавливаются методом глубокой очистки. Помимо этого Вам необходимо знать, что существуют методы консервации печатающих головок, на тот случай, когда принтер не будет использоваться более месяца и больше (отпуск, командировка и т.п.).

    • Какие Вы даете гарантии на свои системы?

    Гарантия на нашу продукцию 1 год.
    Мы практически сводим к нулю процент заводского брака, за счет двойного контроля и специальной проверки систем на герметичность. А специалисты нашей сервисной службы всегда помогут Вам и проконсультируют Вас по телефону или по электронной почте. В любом случае покупатель продукции RDM-Privision может быть полностью уверен, что компания несет перед ним все гарантийные обязательства и в случае необходимости, проблема клиента будет решена быстро и без бюрократических проволочек
